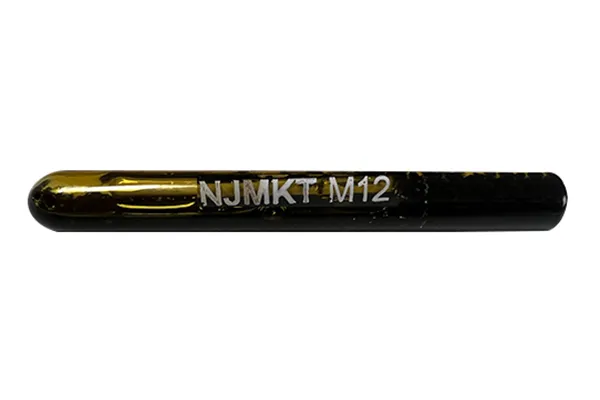

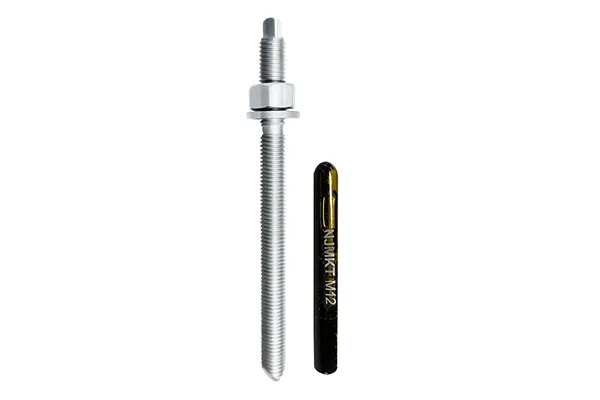

Анкер-капсула с резьбовой шпилькой

Технические данные

Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон
M8	5.8	80	4.0/2.2	12.1/6.7	7.3/5.6
	8.8		4.0/2.2	12.1/6.7	11.7/9.0
	304		4.0/2.2	12.1/6.7	3.8/3.0
	316		4.0/2.2	12.1/6.7	8.2/6.3
M10	5.8	90	5.7/3.1	17.0/9.4	11.6/8.9
	8.8		5.7/3.1	17.0/9.4	18.6/14.3
	304		5.7/3.1	17.0/9.4	61/4.7
	316		5.7/3.1	17.0/9.4	131/10.0
M12	5.8	110	8.3/4.6	24.9/13.8	16.9/12.9
	8.8		8.3/4.6	24.9/13.8	26.9/20.7
	304		8.3/4.6	24.9/13.8	8.9/6.8
	316		8.3/4.6	24.9/13.8	19.0/14.6
M16	5.8	125	12.6/7.0	37.7/20.9	31.4/24.2
	8.8		12.6/7.0	37.7/20.9	50.2/38.6
	304		12.6/7.0	37.7/20.9	16.5/12.7
	316		12.6/7.0	37.7/20.9	35.3/27.2
M20	5.8	170	21.4/11.9	64.1/35.6	49.0/37.6
	8.8		21.4/11.9	64.1/35.6	78.4/60.3
	304		21.4/11.9	64.1/35.6	25.7/19.8
	316		21.4/11.9	64.1/35.6	55.1/42.4
M24	5.8	210	31.7/17.6	95.0/52.8	70.6/54.3
	8.8		31.7/17.6	95.0/52.8	112.9/86.8
	304		31.7/17.6	95.0/52.8	37.1/28.5
	316		31.7/17.6	95.0/52.8	79.4/61.1

Применение

Подходит для повышения прочности и устойчивости бетонных конструкций, включая здания, мосты и различные промышленные установки.

Особенности

Разработана для быстрого и простого монтажа, сокращая время установки и повышая эффективность проекта
Быстро схватывающаяся смола обеспечивает прочное сцепление за короткий промежуток времени, ускоряя процесс строительства
Идеально подходит для проектов с ограниченным расстоянием между кромками или небольшим расстоянием между анкерами, давая большую гибкость при различных конструктивных решениях

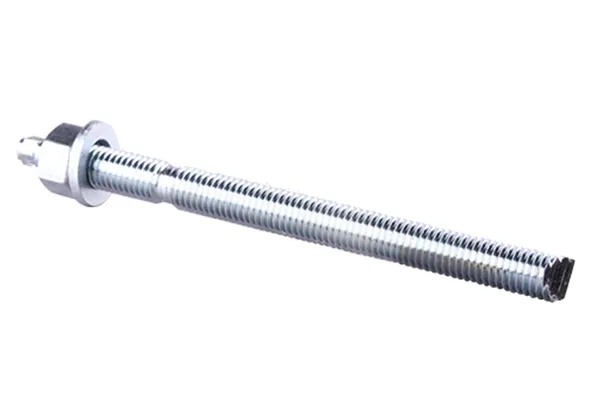

Стержневые анкеры с резьбой могут быть сварены, что дает больше возможностей для адаптации к различным областям применения
