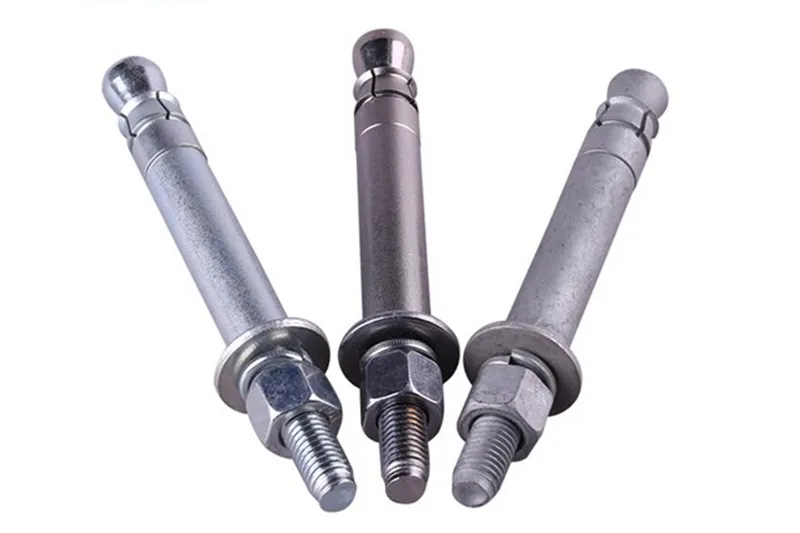

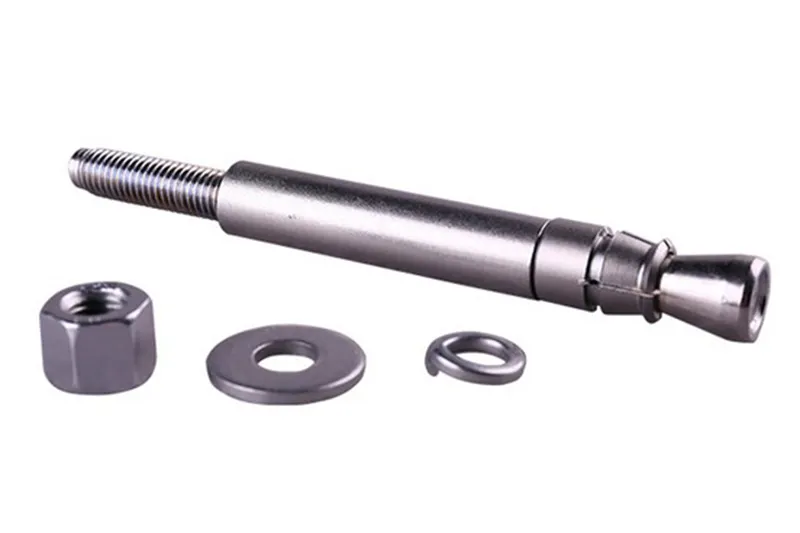

Самоподрезающий анкер | Механические анкеры

Технические данные

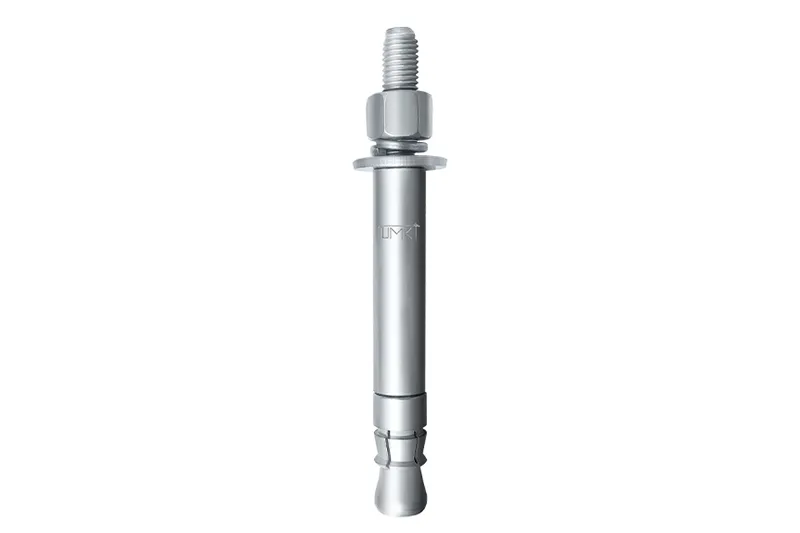

Предустановленный подрезной анкер (нержавеющая сталь)

Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон	Цельный бетон
M6	304	50	4.2*/3.5	4.2*/ 3.5	2.1/1.8	2.1/1.8
M6	316	50	9.0*/ 7.5	9.0*/ 7.5	4.5/3.8	4.5/3.8
M8	304	70	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	304	90	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	316	70	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
	316	90	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
M10	304	70	12.2*/ 10.2	12.2*/ 10.2	6.1/5.1	6.1/5.1
	304	100	12.2/10.2	12.2/10.2	6.1/5.1	6.1/51
	316	70	20.5/11.4	26.1*/ 21.8	13.1/10.9	13.1/10.9
	316	100	26.1/21.8	261/21.8	13.1/10.9	13.1/10.9
M12	304 316	70	17.7/14.8	17.7/14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/ 14.8	17.7*/ 14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/ 14.8	17.7*/ 14.8	8.9/7.4	8.9/7.4
		120	17.7*/ 14.8	17.7*/ 14.8	8.9/7.4	8.9/7.4
		70	20.5/11.4	28.7/15.9	19.0/15.8	19.0/15.8
		80	25.0/13.9	35.1/19.5	19.0/15.8	19.0/15.8
		100	35.0/19.5	37.9*/ 31.6	19.0/15.8	19.0/15.8
		120	37.9*/ 31.6	37.9*/ 31.6	19.0/15.8	19.0/15.8
M16	304	100	33.0/27.5	33.0/27.5	16.5/13.7	16.5/13.7
		130	33.0*/ 27.5	33.0*/ 27.5	16.5/13.7	16.5/13.7
		165	33.0*/ 27.5	33.0*/ 27.5	16.5/13.7	16.5/13.7
	316	100	35.0/19.4	49.0/27.2	35.3/29.4	35.3/29.4
		130	51.9/28.8	70.7*/ 58.9	35.3/29.4	35.3/29.4
		165	70.7*/ 58.9	70.7*/ 58.9	35.3/29.4	35.3/29.4
M20	304	170	50.5*/ 42.9	50.5*/ 42.9	25.7/21.4	25.7/21.4
	304	210	50.5*/ 42.9	50.5*/ 42.9	25.7/21.4	25.7/21.4
	316	170	77.6/43.1	108.6/60.3	551/45.9	55.1/45.9
	316	210	106.5/59.2	110.3*/ 90.9	551/45.9	55.1/45.9

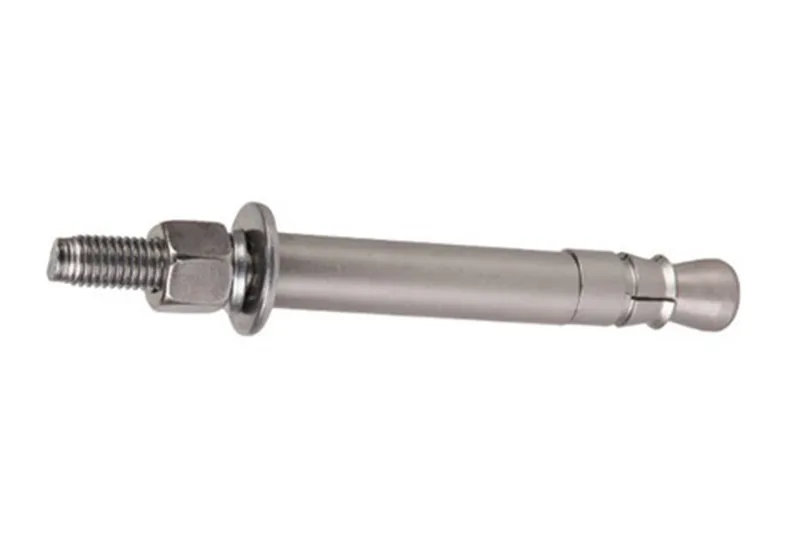

Сквозной подрезной анкер (нержавеющая сталь)

Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон	Цельный бетон
M6	304	50	4.2*/ 3.5	4.2*/ 3.5	11.0/9.2	11.0/9.2
M6	316	50	9.0*/ 7.5	9.0*/ 7.5	23.6/19.7	23.6/19.7
M8	304	70	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	304	90	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	316	70	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
	316	90	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
M10	304	70	12.2*/ 10.2	12.2*/ 10.2	19.0/15.8	19.0/15.8
	304	100	12.2/10.2	12.2/10.2	16.7/13.9	16.7/13.9
	316	70	20.5/11.4	261*/ 21.8	40.7/33.9	40.7/33.9
	316	100	26.1/21.8	26.1/21.8	35.8/29.8	35.8/29.8
M12	304 316	70	17.7/14.8	17.7/14.8	23.7/19.8	23.7/19.8
		80	17.7*/ 14.8	17.7*/ 14.8	23.7/19.8	23.7/19.8
		100	17.7*/ 14.8	17.7*/ 14.8	23.7/19.8	23.7/19.8
		120	17.7*/ 14.8	17.7*/ 14.8	23.7/19.8	23.7/19.8
		70	20.5/11.4	28.7/15.9	50.8/42.3	50.8/42.3
		80	25.0/13.9	35.1/19.5	50.8/42.3	50.8/42.3
		100	35.0/19.5	37.9*/ 31.6	50.8/42.3	50.8/42.3
		120	37.9*/ 31.6	37.9*/ 31.6	50.8/42.3	50.8/42.3
M16	304	100	33.0/27.5	33.0/27.5	35.3/29.4	35.3/29.4
		130	33.0*/ 27.5	33.0*/ 27.5	35.3/29.4	35.3/29.4
		165	33.0*/ 27.5	33.0*/ 27.5	35.3/29.4	35.3/29.4
	316	100	35.0/19.4	49.0/27.2	75.6/63.0	75.6/63.0
		130	51.9/28.8	70.7*/ 58.9	75.6/63.0	75.6/63.0
		165	70.7*/ 58.9	70.7*/ 58.9	75.6/63.0	75.6/63.0
M20	304	170	50.5*/ 42.9	50.5*/ 42.9	93.7/78.1	93.7/781
	304	210	50.5*/ 42.9	50.5*/ 42.9	93.7/78.1	93.7/78.1
	316	170	77.6/43.1	108.6/60.3	200.8/167.3	200.8/167.3
	316	210	106.5/59.2	110.3*/ 90.9	200.8/167.3	200.8/167.3

Применение

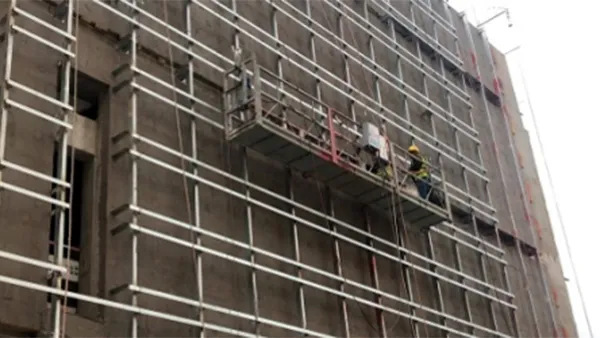

Крепление кронштейнов и подрамников для навесных стен

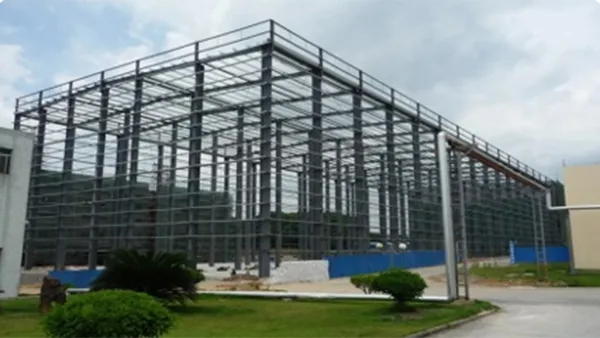

Крепление груза к стальным конструкциям

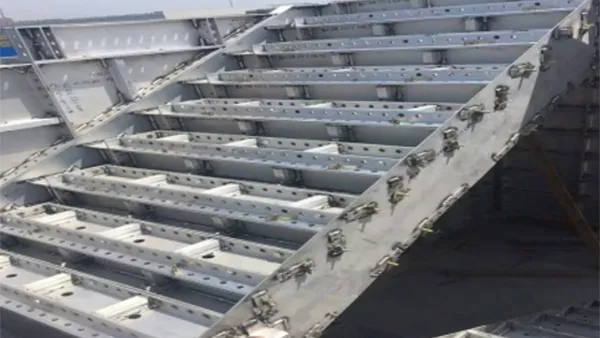

Крепление плит ступеней лестниц и накладок на стыки
Установка противоаварийных ограждений и шумоизоляционных стен

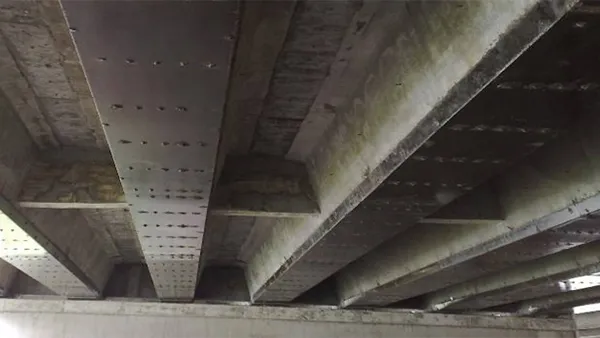

Крепление стальных пластин для склеивания стальной арматуры
Крепление для бетонных перекрытий и мест соединения конструкций

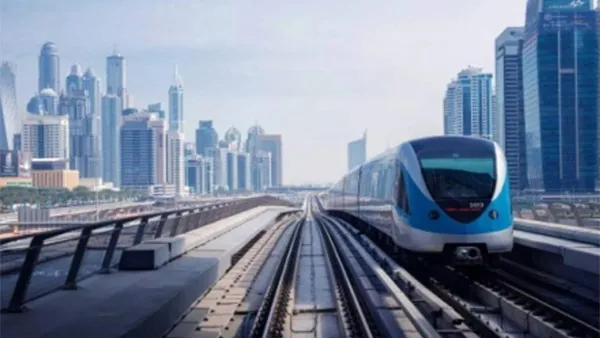

Система крепления для железнодорожного транспорта

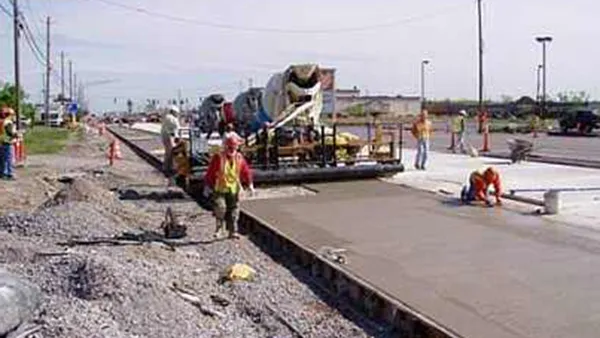

Системы крепления мостов и проезжей части

Особенности

Не требует дополнительного сверления, что существенно сокращает время установки
Исключительная прочность при отличной свариваемости и термостойкости
Низкое напряжение при растяжении и совместимость с различными бетонными основаниями
Доступны различные материалы и варианты защиты от коррозии, основанные на требованиях окружающей среды
Специально разработанный фиксирующий механизм гарантирует надежную способность к растяжению и сдвигу
Простая конструкция с высокими показателями устойчивости к сейсмическому воздействию и стойкостью к истиранию

Результаты проведенных испытаний

Наши механические анкеры проходят всесторонние испытания, чтобы убедиться в их надежности и долговечности в самых разных условиях эксплуатации. Приведенные ниже отчеты подтверждают их эффективность и соответствие отраслевым стандартам:

Протокол испытаний на прочность при растяжении и сдвиге (M10, M16, M20, M24)

Отчет о сейсмостойкости

Отчет об усталостной стойкости (2 миллиона циклов)

Отчет об испытаниях на коррозионное воздействие солевых материалов

Отчет о сертификации показателей безопасности
