    Клиновой анкер

    Распорные анкеры для бетона и каменной кладки

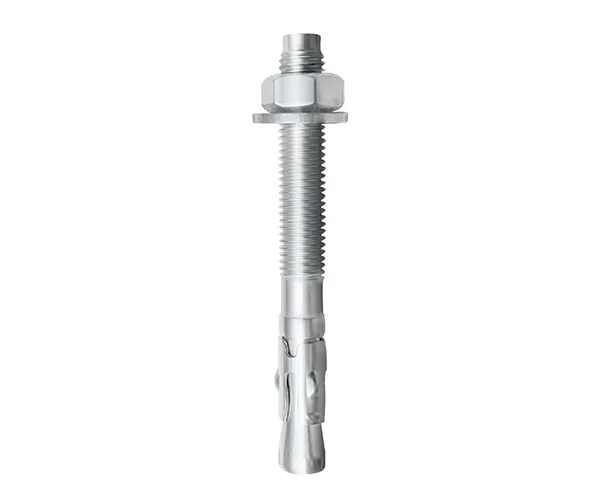

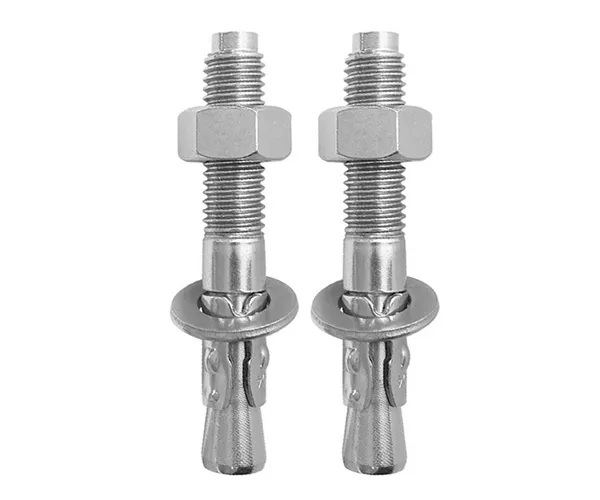

    Клиновой анкер представляет собой универсальный механический крепежный элемент, разработанный для анкеровки в бетоне (≥C20) и природном твердом камне. Изготавливается из легированной стали класса 5.8/8.8, нержавеющей стали A2/A4 (классы 50/70/80) или титанового сплава TA2, обеспечивая высокую прочность на растяжение, простоту монтажа и долговечную работу расклинивающего механизма.

    Применение
    • Подходит для работ с зоной натяжения или растрескавшимся бетоном (≥C20) и поверхностями из натурального камня
    • Крепление оборудования, швеллерной стали, рельсов и опорных кронштейнов
    • Крепление для ударных или динамических нагрузок
    • Строительные соединения для балок и колонн
    • Наружные стены, трубопроводы и крепления общего назначения
    • Идеально подходит для применения в конструкциях средней и легкой грузоподъемности
    Запросить расценки
    Технические данные
    Размер анкерного стержня Глубина отверстия (мм) Длина анкера (мм) Усилие при растяжении (кН) Нагрузка на сдвиг (кН)
    Растрескавшийся бетон Цельный бетон Растрескавшийся/цельный бетон
    5.8/8.8/304 5.8/8.8/304 5.8 8.8 304
    M6 42-52 50-65 2 2.8 3.1 4.9 1.6
    M8 44-54 75-95 2.2 3.1 4 6.4 2.1
    44-84 95-115 3.7 5.3 4 6.4 2.1
    M10 55-65 90-130 3.3 4.6 6.4 10.2 6.1
    M12 72-82 115-145 5.4 7.6 9.3 14.8 8.9
    87-122 185-255 10 14 17.3 14.8 8.9
    M16 85-100 140-165 7.8 10.9 17.3 27.6 9.1
    85-140 215-295 11.6 16.3 17.3 27.6 9.1
    M20 98 98 8.8 12.3 26.9 43.1 14.1
    98-123 98-123 11.2 15.7 26.9 43.1 14.1
    M24 100-130 100-130 12.1 17 38.8 62.1 20.4
    Особенности
    • Стержень с холоднокатаной шпилькой и холоднодеформированной клипсой
    • Специальная обработка поверхности гарантирует плавное и надежное расклинивание
    • Конструкция разработана для минимальных расстояний до края и малых межосевых промежутков
    • Индикатор глубины установки позволяет визуально контролировать монтаж
    • Шпилька может регулироваться в процессе установки без риска поломки
    • Клиновидная распорная втулка
    • Доступен с различной глубиной анкеровки для оптимизации несущей способности
    • Поддерживает как сквозной монтаж, так и предустановку
    • Расклинивание достигается при минимальном повороте гайки, обеспечивая эффективное крепление в растянутых зонах
